| P3Z1三相电动胀管机 |
| 电动胀管机工作原理 |
P3Z1系列电动胀管机用于压力容器以及各类换热设备制造中管口与管板的紧密胀接的工作、以及凡是需要对管口进行扩张的工作场合、涉及化工及石油化工中的热交换器制造、锅炉安装制造、电厂凝汽机、中央空调、干燥设备制造等行业。

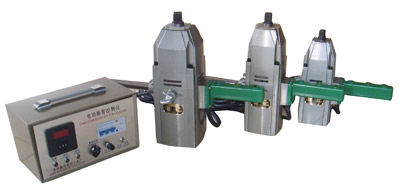

电动胀管机由胀管机及数显控制仪组成，与之配套的还有胀管器(工作头)。主 要工作原理是电动胀管机在带动塞入管孔的胀管器顺时针旋转时由于胀管器的胀珠与管子之间有着一定的旋转角，使得胀管器在旋转的同时沿差管子的轴线向前，加之胀管器前细后粗，使被胀管子在胀珠的滚动中逐渐被胀开，与管板孔壁紧密相接。在胀管的过程中随着胀管器的不断扩张，胀管机所提供的转距也随之增大，胀管机的电机电流也随之增大，经过数字控制仪对电流的采样，放大模数转换，数字显示实际时的工作电流，经比较器与预先设定的胀管值比较，到达设定值时控制仪控制电机自动停转。经延时电路的延时间隔，控制仪又自动驱动胀管机逆时针反转，使胀管器开始松开。待松开时间到达与之预先设定的退出时间时，控制仪断开胀管机电机电源，胀管机停转，从而完成一个胀管过程。
在实际使用时一次调节好胀管设定值与之退出时间，能进行批量胀管。并且能够保证所有管头胀管率(胀管程度)的完全一致。
P3Z1电动胀管机视被胀管径口的不同，有八种以上的规格可供选择。欢迎广大客户根据实际需要来电咨询。谢谢! |
| 电动胀管机规格与技术参数 |
型 号 |
P3Z-125 |
|
|
|
|
|
P3Z-19 |
P3Z-16 |
P3Z-13 |
额定功率（W） |
1600 |
1000 |
1000 |
1000 |
600 |
270 |
270 |
270 |
270 |
额定电压（V） |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
额定电流（A） |
2.8 |
2.6 |
2.6 |
2.6 |
1.9 |
0.86 |
0.86 |
0.86 |
0.86 |
额定转矩（Nm） |
400 |
300 |
200 |
140 |
36 |
18 |
9 |
6 |
4 |
转速（r/min） |
26 |
26 |
42 |
72 |
145 |
130 |
250 |
330 |
600 |
重量（kg） |
22.5 |
16 |
15.5 |
15.5 |
14 |
9.5 |
9 |
9 |
8 |
胀管最大直径（mm） |
φ125 |
φ102 |
φ76 |
φ51 |
φ38 |
φ25 |
φ19 |
φ16 |
φ13 |
| 主轴方榫（mm） |
25 |
25 |
20 |
20 |
16 |
16 |
16 |
16 |
16 |
|
| 注：以20号钢板厚25mm为标准。 |
|
|
| |
|
|
|
